    Главная  —  Каталог запчастей  —  Генераторы  —  Генераторы дизельные  —  Fubag DS 9500 ES  —  Деталировочная схема генератора

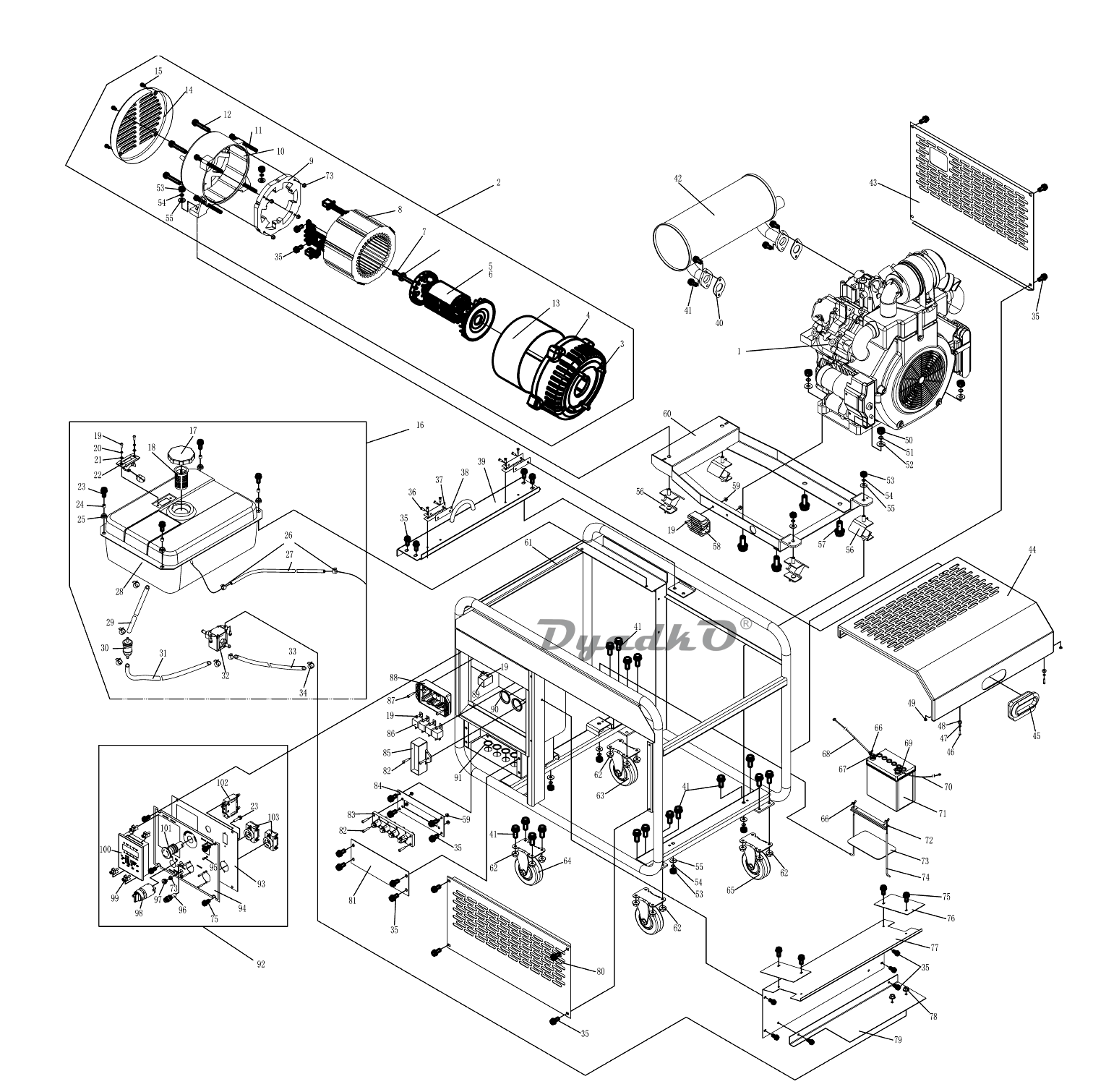

    Запчасти, схема и деталировка Деталировочная схема генератора

    №

    Артикул

    Название

    Цена

    Купить

    1

    KD2V86FG (KD2V86F)
    двигатель...

    82895 Р

    Купить

    10

    KF24500001
    кожух...

    0 Р

    Купить

    100

    PLYMB3D1
    дисплей...

    0 Р

    Купить

    101

    CE4T10R11
    ручка выключения...

    0 Р

    Купить

    102

    D501620369A
    автомат защиты D50-1620 36.9A...

    0 Р

    Купить

    103

    AC250V26A
    разъм AC250V 26A...

    0 Р

    Купить

    11

    KF24500002
    болт...

    0 Р

    Купить

    12

    GBT57891986
    болт M6X65...

    0 Р

    Купить

    13

    KT24500004
    кожух стартера...

    0 Р

    Купить

    14

    KT24500007
    крышка генератора задняя...

    0 Р

    Купить

    15

    GBT57832000
    болт задней крышки генератора M5X30...

    0 Р

    Купить

    16

    KDE12E14000
    топливный бак в сборе...

    0 Р

    Купить

    17

    5GFLDE07200
    пробка топливного бака...

    0 Р

    Купить

    18

    KM168F10004
    сетчатый фильтр топливного бака...

    0 Р

    Купить

    19

    GBT8182000
    винт M5X12...

    0 Р

    Купить

    2

    KS12
    генератор в сборе...

    0 Р

    Купить

    20

    GBT931987
    шайба гровера 5...

    0 Р

    Купить

    21

    GBT9712002
    шайба 5...

    0 Р

    Купить

    22

    KGE12E11200
    индикатор уровня топлива...

    0 Р

    Купить

    23

    GBT57891986
    болт M6X25...

    0 Р

    Купить

    24

    KDE5000X03004
    втулка...

    0 Р

    Купить

    25

    KDE5000X03003
    уплотнение резиновое...

    0 Р

    Купить

    26

    KM168F-10013
    зажим 9 к двиг. KD2V86F

    160 Р

    Купить

    27

    KDE12000E14003
    топливная трубка...

    0 Р

    Купить

    28

    KDE12E14100
    топливный бак...

    0 Р

    Купить

    29

    KDE12000E14001
    трубка топливная...

    0 Р

    Купить

    3

    GBT57891986
    болт M8X25...

    0 Р

    Купить

    30

    KGE12E-11010
    фильтр топливный к двиг. KM186

    103 Р

    Купить

    31

    KDE12000E14004
    трубка топливная...

    0 Р

    Купить

    32

    KDE38810500
    топливный насос...

    0 Р

    Купить

    33

    KDE12000E14002
    трубка топливная...

    0 Р

    Купить

    34

    QCT6191999
    хомут...

    0 Р

    Купить

    35

    GBT57891986
    болт M6X12...

    0 Р

    Купить

    36

    GBT81912000
    винт M5X12...

    0 Р

    Купить

    37

    KGE12E08110
    пластина...

    0 Р

    Купить

    38

    KDE12EW-08001
    прокладка для DS 9500 ES/11000 D ES

    162 Р

    Купить

    39

    KDE12000E08200
    панель...

    0 Р

    Купить

    4

    KT24500001J
    кожух предохранительный...

    0 Р

    Купить

    40

    KDE12000E10001
    прокладка глушителя...

    0 Р

    Купить

    41

    GBT57891986
    болт M8X16...

    0 Р

    Купить

    42

    KDE12000E-10100
    глушитель для DS 9500 ES/11000 D ES

    5148 Р

    Купить

    43

    KDE12000E03002
    боковая панель...

    0 Р

    Купить

    44

    KDE12000E08101
    панель верхняя...

    0 Р

    Купить

    45

    KDE19T308001
    пластиковая ручка...

    0 Р

    Купить

    46

    GBT8182000
    винт M3X15...

    0 Р

    Купить

    47

    GBT9712002
    шайба гровера 3...

    0 Р

    Купить

    48

    KGE12E08103
    амортизатор...

    0 Р

    Купить

    49

    GBT617712000
    гайка M3...

    0 Р

    Купить

    5

    KF245-01000
    ротор для DS 9500 ES

    27505 Р

    Купить

    50

    GBT412000
    гайка M12...

    0 Р

    Купить

    51

    GBT931987
    шайба угловая 12...

    0 Р

    Купить

    52

    GBT9712000
    шайба 12...

    0 Р

    Купить

    53

    GBT412000
    гайка M10...

    0 Р

    Купить

    54

    GBT931987
    шайба гровера 10...

    0 Р

    Купить

    55

    GBT9712000
    шайба 10...

    0 Р

    Купить

    56

    KDE8000T12100
    кронштейн площадки...

    0 Р

    Купить

    57

    GBT57891986
    болт M12X25...

    0 Р

    Купить

    58

    QDC10
    регулятор...

    0 Р

    Купить

    59

    GBT617712000
    гайка M5...

    0 Р

    Купить

    6

    KT245-00005
    шайба

    5 Р

    Купить

    60

    KDE12000E03200
    площадка крепления двигателя...

    0 Р

    Купить

    61

    KDE12000E03100
    рама...

    0 Р

    Купить

    62

    GBT617712000
    гайка крепления колес M8...

    0 Р

    Купить

    63

    KGE12E-18300A
    колесо поворотное с тормозом

    1052 Р

    Купить

    64

    KGE12E18200A
    колесо...

    0 Р

    Купить

    65

    KGE12E18100A
    колесо...

    0 Р

    Купить

    66

    GB621988
    гайка барашек M6...

    0 Р

    Купить

    67

    KDE5000T09502
    плюсовая клемма батареи...

    0 Р

    Купить

    68

    KDE5000T09303
    провод к батареи плюс (Positive Pole(Red))...

    0 Р

    Купить

    69

    KDE5000T09501
    минусовая клемма батареи...

    0 Р

    Купить

    7

    KF24500003
    шпилька крепления ротора...

    0 Р

    Купить

    70

    KDE5000T09302
    провод к батареи минус (Negative Pole)...

    0 Р

    Купить

    71

    12V36AH
    аккум. Батарея 12V 3.6Ah...

    0 Р

    Купить

    72

    KDE5000T03003
    планка прижимная аккум. Батареи...

    0 Р

    Купить

    73

    KDE5000T-03018
    прокладка между основанием и батареей

    169 Р

    Купить

    74

    KDE5000T-03002
    шпилька крепления

    164 Р

    Купить

    75

    GBT57891986
    болт M5X12...

    0 Р

    Купить

    76

    KDE12E03003
    пластина...

    0 Р

    Купить

    77

    KDE12000E03010
    панель внутренняя...

    0 Р

    Купить

    78

    GBT617712000
    гайка M6...

    0 Р

    Купить

    79

    KDE12000E03004
    пластина...

    0 Р

    Купить

    8

    KF24502000
    статор в сборе...

    0 Р

    Купить

    80

    KDE12000E03001
    панель боковая...

    0 Р

    Купить

    81

    KDE8000E03005
    наружная пластина...

    0 Р

    Купить

    82

    GBT8182000
    винт M5X25...

    0 Р

    Купить

    83

    KDA12STA013300
    клемная колодка...

    0 Р

    Купить

    84

    KDE8000E03004
    прокладка...

    0 Р

    Купить

    85

    PLY50MB3T1
    трансформатор...

    0 Р

    Купить

    86

    HFV4_12V_20A
    реле HFV4 12V 20A

    399 Р

    Купить

    87

    GBT8182000
    винт M5X40...

    0 Р

    Купить

    88

    AVR151
    AVR-15-1...

    0 Р

    Купить

    89

    KDE12ST13600A
    модуль...

    0 Р

    Купить

    9

    KF24504000
    промежуточная делать между статором и задним кожухом...

    0 Р

    Купить

    90

    %D0%A440
    кольцо диам. 40...

    0 Р

    Купить

    91

    %D0%A425
    кольцо диам. 25...

    0 Р

    Купить

    92

    KDE12000EA230CH13100
    контрольная панель в сборе...

    0 Р

    Купить

    93

    KDA8000EA0230CH13110
    контрольная панель...

    0 Р

    Купить

    94

    KDE12000EA230CH13121
    PVC панель крепления...

    0 Р

    Купить

    95

    GBT8182000
    винт M4X10...

    0 Р

    Купить

    96

    BX201C
    крепления предохранителя

    160 Р

    Купить

    97

    KDE5000E09005
    гайка...

    0 Р

    Купить

    98

    JK427
    замок зажигания...

    0 Р

    Купить

    99

    KDE6700TA13410
    крепеж дисплея...

    0 Р

    Купить
